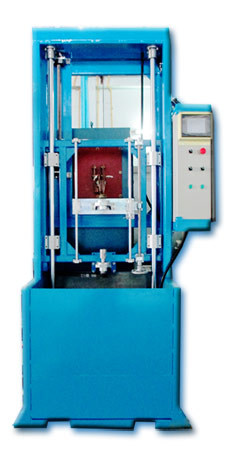

Output power: 100 kw.
Built in impedance matching transfromer.

Max. hardening lentgh: 700 mm.
Max. Clamping lentgh: 800 mm.

Dimensions (WXLXH).
Approx: 1400×1900×2050 mm.
Max. workpiece diameter: 150 mm.

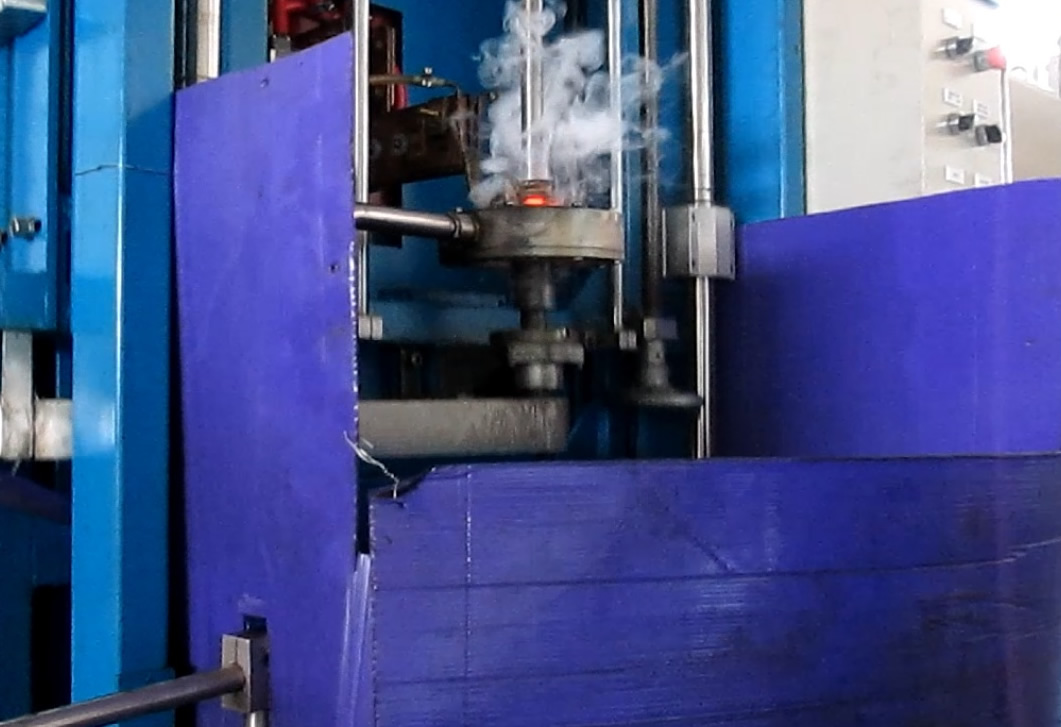

๐ Hardening in movement with or without rotation; rotation speed continuously adjustable.
๐ Built in hardening coolant system with filtering and pumps.
๐ Controling unit PLC Simatic S7.
๐ Programmab le for up to 40 different hardening programs.

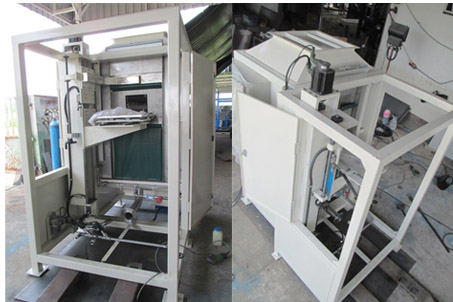

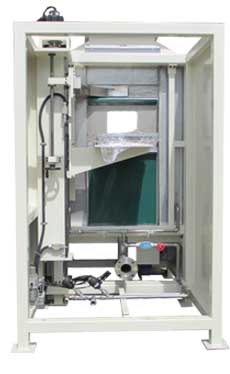

อินเวอร์เตอร์ : SUMITOMO HF-320
                          SUMITOMO 3 เฟส - 400 V, 0.4 kW

เซอร์โวร์ และไดรฟ์
เซอร์โวร์ : พานาโซนิค 3 AC 127 V 2.0 kW
ไดรฟ์ : พานาโซนิค 200 V 2.0kW

ต้นกำเนิด
ตัวควบคุมซัพพลาย : ออมรอน DC24 V 4.5 A
การดำเนินการซัพพลาย : หม้อแปลงไฟฟ้าชนิดแห้ง Pri.380 V Sec. 200/115 V(LAMOOL)
การหมุนชิ้นงาน : 0–500 rpm สามารถปรับได้e, มอเตอร์เหนี่ยวนำ 3 เฟส ,1420 RPM,380-920 V
ระบบทำความเย็น: มอเตอร์และตัวทำความเย็นเซอร์โวย์มอเตอร์ซึ่งมีระบบการ ทำความเย็นในตัวผลิตภัณฑ์ของลูกค้าสามารถใช้น้ำในการทำความเย็นหลังจากผ่านการทำความร้อน และจะทำการ หมุนเวียนการทำความเย็นด้วยปั๊มที่ถูกควบคุมโดย PLC
การควบคุม : PLC OMRON CP1H-XA40DT-D + HMI OMRON NS5 - SQ10B-V2

ข้อมูลชิ้นงาน
ขนาดแคลมปิ้งสูงสุด/ความยาวชิ้นงาน: 900 มม.
ความกว้างชิ้นงานสูงสุด : 600 มม.
ความยาวชิ้นงานสูงสุด : 15 กก.
โหลด/อันโหลด : ใช้มือ, เชื่อมต่อกับที่จับ
ขนาด: ยาว : 1910 มม. ,กว้าง : 1320 มม. ,สูง: 2325 มม.
น้ำหนักเครื่องจักร: แอพพร็อกซี่ 800 กก.
การเชื่อมต่อโหลด : 380V 50/60 Hz
พาวเวอร์: 5 kVA
อุปกรณ์ป้องกัน: สวิทซ์ฉุกเฉินแบบหัวเห็ด และระบบป้องกันที่มีวงจรเบรคเกอร์

ຂໍ້ມູນທາງດ້ານເທັກນິກ
ໝໍ້ແປງ: SUMITOMO HF-320 α
                 SUMITOMO 3 Phase - 400 V, 0.4 KW

ເຊີໂວ ແລະ ຕົວຂັບເຄື່ອນ
ເຊີໂວ: Panasonic 3Ø AC 127 V 2.0 kW
ຕົວຂັບເຄື່ອນ : Panasonic 200 V 2.0 kW

ຂໍ້ມູນ
ຄວບຄຸມການສົ່ງ : Omron DC24 V 4.5 A
ຂະບວນການສົ່ງ : Dry type transformer Pri.380 V Sec. 200/115 V(LAMOOL)
ການໝູນວຽນຊິ້ນງານ : 0–500 rpm ສາມາດປັບໄດ້, 3 ມໍເຕີໜ່ຽວນໍາເຟສ, 1420 RPM, 380-920 V
ລະບົບເຮັດຄວາມເຢັນ : ມໍເຕີ ແລະ ມໍເຕີເຊີໂວເຮັດຄວາມເຢັນ ເຊິ່ງເຮັດຄວາມເຢັນໃນຕົວມັນເອງ ການເຮັດຄວາມເຢັນໃຫ້ຜະລິດຕະພັນຂອງລູກຄ້າດ້ວຍນ້ຳ, ຫຼັງຈາກ ການເຮັດຄວາມຮ້ອນແລ້ວ ກັບມາເຮັດໃຫ້ເຢັນອີກຄັ້ງ ກັບ ປ້ຳລົມ ທີ່ຄວບຄຸມດ້ວຍ PLC
ຄວບຄຸມດ້ວຍ : PLC OMRON CP1H-XA40DT-D + HMI OMRON NS5 - SQ10B-V2

ຂໍ້ມູນຊິ້ນງານ
ການໜີບຈັບສູງສຸດ / ລວງຍາວຊິ້ນງານ : 900 mm.
ລວງກວ້າງສູງສຸດຂອງຊິ້ນງານ : 600 mm.
ນ້ໍາໜັກສູງສຸດຂອງຊິ້ນງານ : 15 kg.
ການບັນຈູ/ການຂົນອອກ : ການເຮັດຫຼືຄວບຄຸມດ້ວຍມື
ຂະໜາດ : ລວງຍາວ : 1910 mm. ,ລວງກວ້າງ : 1320 mm. ,ລວງສູງ : 2325 mm.
ນ້ຳໜັກເຄື່ອງຈັກ : approxy 800 kg.
ໄຟຟ້າບັນຈຸ : 380V 50/60 Hz
ກຳລັງໄຟຟ້າ : 5 kVA
ອູປະກອນຮັກສາຄວາມປອດໄພ : ປຸ່ມກົດສຸກເສີນ, ລະບົບຮັກສາຄວາມປອດໄພ ດ້ວຍປຸ່ມສຸກເສີນ ແລະ ລະບົບການປ້ອງກັນດ້ວຍການຕັດວົງຈອນຂອງກະແສໄຟຟ້າ
